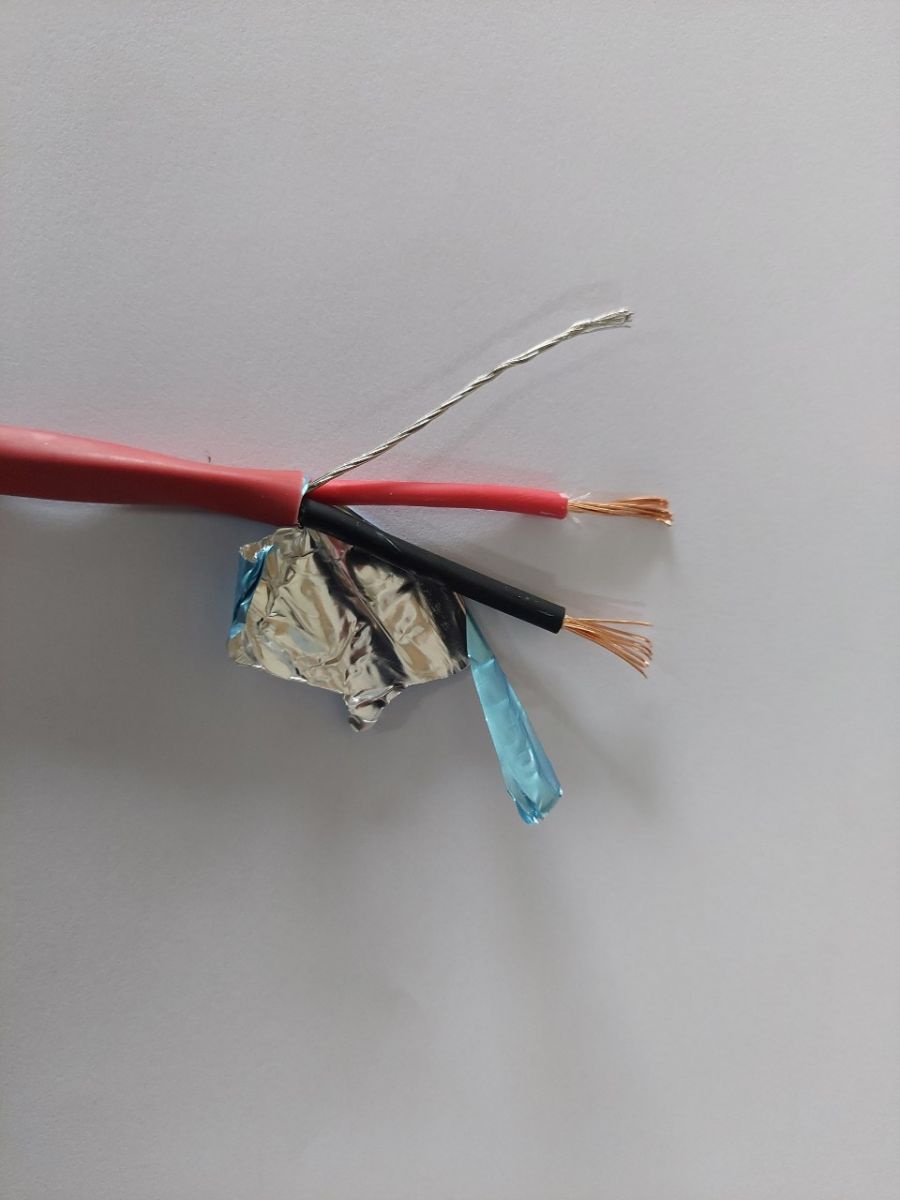

Tổng quan sản phẩm cáp data chống cháy- chống nhiễu- lớp vỏ LSZH – LS-SFRS-XX-YYY-AB
• Cáp xoắn nhiều cặp với băng Mica, tấm chắn băng nhôm Mylar và dây thoát nước.
• Dây dẫn: IEC60228 (Class 2/ Class 5) hoặc ASTM (B3/ B33).
• Cách điện PVC/XLPE/LSZH và Áo khoác Fr-PVC/LSZH (các tùy chọn khác có sẵn theo yêu cầu).
• Đóng gói trên cuộn gỗ.
• Tuân thủ RoHS.
• Tuân theo IEC60331và BS6387 cwz.
|
Cáp DATA chống cháy chống nhiễu 2 lớp mica, Cu/ vỏ LSZH 2C x 0.75mm2 BS6387CWZ/IEC 60331 |
LS-SFRS-02-075-VZ |
|
Cáp DATA chống cháy chống nhiễu 2 lớp mica, Cu/ vỏ LSZH 2C x 1 mm2 BS6387CWZ/IEC 60331 |
LS-SFRS-02-100-VZ |
|
Cáp DATA chống cháy chống nhiễu 2 lớp mica, Cu/ vỏ LSZH 2C x 1.5mm2 BS6387CWZ/IEC 60331 |
LS-SFRS-02-150-VZ |
|
Cáp DATA chống cháy chống nhiễu 2 lớp mica, Cu/ vỏ LSZH 2C x 2.5mm2 BS6387CWZ/IEC 60331 |
LS-SFRS-02-250-VZ |
Ứng dụng thực tiễn:
• Hệ thống Địa chỉ Công cộng, BMS.
• Tối ưu hóa cho hệ thống Báo cháy.
Thông số kỹ thuật
|
Item |
Unit |
PVC / LSZH |
|
Working Voltage |
V |
600/1000 |
|
Inductance |
mH/km |
0.3 |
|
Capacitance (C/C) |
pF/m |
79 |
|
Operating Temperature |
°C |
-20 ~ 80 |
|
Insulation resistance |
GO • km |
> 2 |
|
Characteristic Impedance |
Q |
60 |
Ý nghĩa thông số LS-SFRS-XX-YYY-ABC
* XX biểu thị số lõi: 01 (1 lõi), 02 (2 lõi), 03 (3 lõi), …
* YYY biểu thị kích thước dây dẫn:: 075 (0,75 mm2), 100 (1,00 mm2), 150 (1,50 mm2), 250 (2,50 mm2), 14A (14 AWG), 16A (16 AWG), 18A (18 AWG) ,…(kích cỡ khác được cung cấp theo yêu cầu).
* A biểu thị vật liệu cách nhiệt: V (PVC), X (XLPE), Z (LSZH), E (PE), F (FEP), …
* B biểu thị chất liệu áo khoác: V (PVC), F (FR-PVC), Z (LSZH), …
